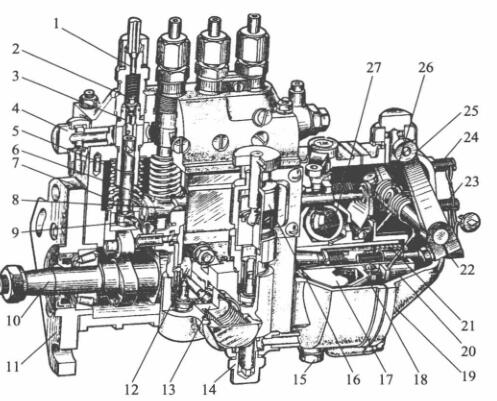

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

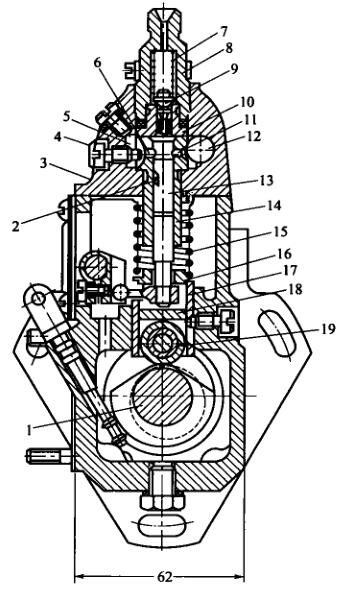

   I号喷油泵的分泵构造图

1-高电压输油管道管管插头; 2-油多阀; 3-油多阀块; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵压缩压簧; 8-油门撑杆;  9-调低臂; 10-凸轮机构轴; 11-紧固接盘; 12-输油管道管泵扁心轮; 13-输油管道管泵; 15-放油螺塞; 16-手汽油泵;  17-动力盘; 18-从动盘; 19-结构件; 20-滑套; 21-标定压缩压簧; 22-油位調整螺柱; 23-怠速急停开关螺柱; 24-速度急停开关螺柱; 25-可控硅调压手柄; 26-可控硅调压压缩压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的一般攻效是做到提供的油现在逐渐随时的精准性，就多缸柴油密度机在于，还需做到各缸提供的油随时的同一性。起做到帮助的皮肤部位是滚轴下部分到变动混凝土垫块上三视图的对应超高H。当喷真空泵凸轮轴轴齿圈与曲轴齿圈对应所在位置一段时，H越大，齿轮泵开启进油孔的随时越快，提供的油现在逐渐随时也越快。反正，H越小，提供的油现在逐渐随时越延缓。所以要基于开发和试验台定下适用的滚轴体工做对应超高H，以做到提供的油现在逐渐随时的精准性。

1-气缸轴; 2-液压泵泵泵斜槽; 3-泵盖; 4-地位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-有油阀压缩扭簧; 8-有油阀紧座;  9-有油阀; 10-有油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵泵泵; 14-液压泵泵泵套简;  15一液压泵泵泵压缩扭簧; 16-压缩扭簧座; 17-挺柱体:; 18-垫铁; 19-滑轮

  我们对多缸机，各分泵的H值应相同。调低垫件在喷高压油泵出广时均已调好，切不可随心所欲对调。垫件是用耐磨涂层建材结合齐头并进行加热以提高自己氏硬度，从而施用中容易摩擦。如一直段施用后摩擦较多，可换面施用。

  喷助力泵泵体分两边好几部分，喷助力泵上体适用来使用注塞泵泵偶件及皮肤出油阀偶件，下身适用来使用凸轮机构轴、压轮体和输助力泵等。泵体前侧东部都有检视窗孔，能够查检和修整喷发动机转速。下部分有检视齿轮油面的检视孔。喷助力泵上体含有这条油道，与各注塞泵泵套筒上边的椭圆形油槽相接。椭圆形油槽则与注塞泵泵套筒上的进、回油孔相接。由输助力泵供来的低压低油在进输油管接线头接线头到油道中。油道中的静音负荷由装在回输油管接线头接线头内的回油阀的控制，一规定保持着在5～10kPa使用范围内。液压过低，在注塞泵泵下滑时，静音不可能在短时间在进油孔到注塞泵泵上侧油腔。当发动机转速太多而使液压变高时，多余的的静音会顶开回油阀流进静音细滤器中。
