前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵调节器器为机制整个过程式调节器器，其内部结构右图如图是。I号喷助力泵调节器器重点由动力件、飞球、调节器拉簧、传动链个部件和使用个部件等组合而成。I号喷助力泵调节器器的动力件为拥有60°。锥面的动力盘。在动力盘的內侧有三个沿径向的半圆管凹面。动力盘压紧在动力轴套上而与它组合成分离式，后来进行半圆键和伸缩螺母使其和喷助力泵的凸轮机构轴相连接。

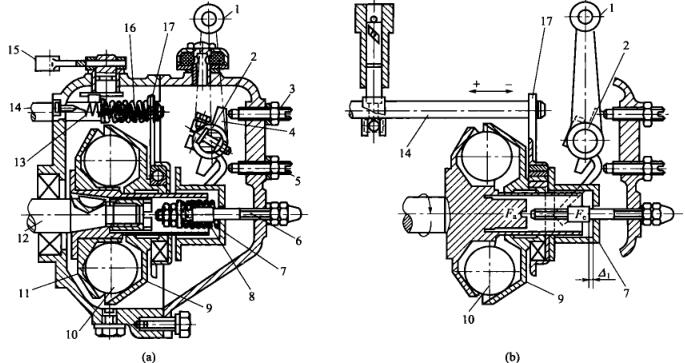

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个直劲为25.4mm的飞球置放带动盘的凹槽里，随带动盘同吃360度旋转。飞球另外侧为与轴网成45°锥面的扭力盘，扭力盘滑套在带动轴套上。工作的时飞球的离精力力用途在扭力盘上，其支承分力Fa.将使扭力盘沿支承滚轮。时装套装在扭力盘.上的滚轮轴承型号和转动板也有所电信。转动板上部套在泵油支撑杆上，故而泵油支撑杆也有所电信，得以转换泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
