1. 三相交流发电机基本结构

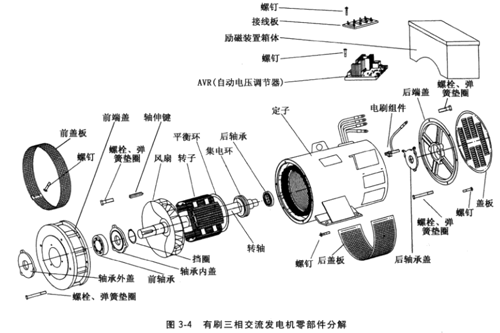

十次谐波激磁相电压电互动火力发汽车电站机是在图如下有刷相电压电同歩火力发汽车电站机组成部分基础上上，在定子铁心槽中不仅嵌有主绕阻外，还嵌有十次谐波副绕阻及基波副绕阻。其定子绕阻展开图图如下图所示。



（1）三次谐波副绕组。三次谐波副绕组是绕组节距为1/3定子槽极距的绕组，也可以说，每相三次谐波副绕组的总极数是该发电机极数的3倍。以一台4极、定子总槽数为36槽的发电机为例，定子槽极距= 36 ÷ 4 = 9槽，则三次谐波副绕组的绕组节距=1/3×9=3槽，其嵌线槽节距为1-4。这台发电机二次谐波副绕组的总极数=9×4=12极。三次谐波副绕组有单相的，也有三相的。一般小功率发电机的三次谐波副绕组采用单相，它结构最简单。功率较大的发电机的三次谐波副绕组多采用三相，其优点是定子铁心槽利用率高，经整流时整 流效率高。

（2）基波副绕组。为了使发电机自励建立电压顺利、可靠，三次谐波励磁三相同步发电机定子槽中除了三次谐波副绕组外还必须嵌有基波副绕组。基波副绕组的形状与主绕组相同，其节距也与主绕组相同，因此，基波副绕组用主绕组的绕线模绕制，只是匝数很少。

2. 三相交流发电机工作原理

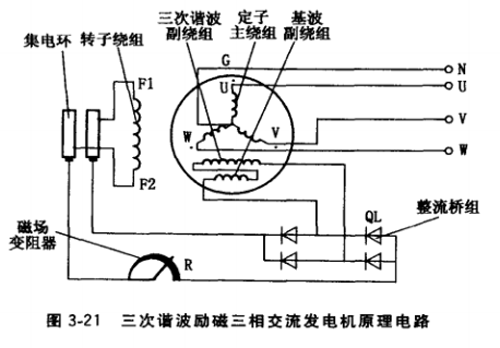

多次谐波励磁调节器调节器相电压交谈火力发减速机原 理电路设计如图是3-21图甲中。在此次火力风能电站 机磁极铁心主电场中，不宜逃避地含有一系统奇次谐波参量，特殊是在定、马达定转子气隙为透亮组成部分的凸极式火力发减速机主电场中，多次谐波是含碳量的谐波参量，多次谐波励磁调节器调节器火力发减速机说是借助了这款多次谐波电场。



负载时，要火力发交流接触器叶轮磁极铁 心存剩磁电场，在剩磁电场中必含有 两次谐波食用量。当叶轮缩放时，两次谐波马达绕线便传器出两次谐波的交流输出功率，该的交流输出功率经整流桥组整流后，总需求叶轮磁极马达绕线，成为火力发交流接触器整流电源适配器，火力发交流接触器便创建负载的交流输出功率。调整电场变阻器，可把火力发交流接触器负载的交流输出功率整定在稳定值。载荷时，发电站机定子电机定子有电流值值电流电流，组成电枢反响人体电磁感线，在直轴和交轴电枢反响人体电磁感线中，都内含多次谐波参量。若载荷功效质因数是时滞的，且电机定电机转子磁极极弧标准值ap>2/3时，电枢反响人体电磁感线中的多次谐波参量对电机定电机转子主人体电磁感线中的多次谐波参量起助磁功能。其电流值值电流调正率平常唯有可达7%,但可关键提供平常能源机器设施和发热器机器设施的配电符合请求。相对 电流值值电流可靠性强，精密度符合请求高的情况下，必需配着自動电流值值电流调理器。
