本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机并网发直流无刷电飞机机组配电设备箱的帮助： 1、合理有效的划分交流电源。 2、便对电线的关合操控。 3、有较高的安全性高加固等级分类，能更直观的提示电路原理的导通的情形。

项目名称：656KW柴油机发电量空气能单机配电箱主要元件明细清单
配电设备箱首要器件清单表格
序列号	名稱	型号品种品种	方	数目	设备厂家
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	并网发同步电超临界锅炉调整器	HGM6110	只	1	众智
3	风能发变频电动机带速掌握器	C2002	只	1	孚创
4	直流开关电源开关电源控制器	DC24V	只	1	众智
5	中小型中断电器广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	小型的里边继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

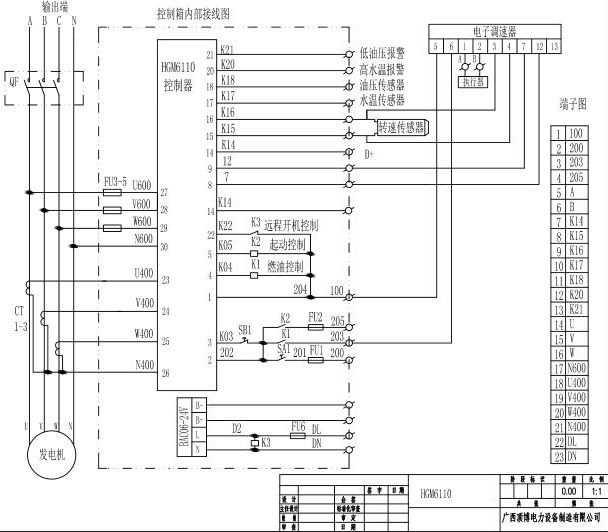

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.koji-info.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
