1．活塞连杆及活塞环组的装配要求：

各类形号的发动机火塞结构特征各不一致，连杆关键所在手术伤口也分平口和斜手术伤口两大类。发动机火塞环横断面图案也各不一致，但而此三者装设和存入设备时，下有个相互的统一化规范要求，见图2-5-10和图2-5-11。

1、连杆棚顶向前看图标  2、连杆轴颈  3、移动放向  4、连杆体编码位址  5、标记符号唇及标记符号槽在一致侧  6、连杆  螺栓标准标准裂开时，此面被磨亮  7、连杆 螺栓标准标准不可对调和代用  8、连杆盖编码位址与连杆体雷同  9、移动放向  10、连杆轴颈  11、此侧边有“O”向 前图标  12、润滑油喷钩让位口应在喷 钩左侧  13、电磁感应室（对YC6L机不偏轴）对正喷油嘴    图A、图B是连杆在下死点时连杆轴颈的移动放向。注：1、对关键所在缩口为平口的连杆装配使用程序时没有向上向后（YC4110机）2、对YC6112、YC4112机斜缩口连杆装配使用程序不实用在图B，另一个不实用在图AYC4110、YC4112、YC6105、YC6112、YC6113外形不实用       注：1、2、3为环的缩口所在具体位置图2-5-11  活赛环缩口装配使用程序所在具体位置图

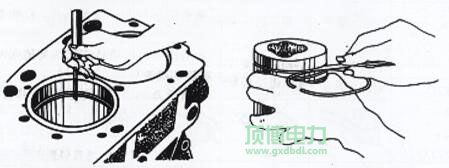

 安装使用连杆环时要各用捡查连杆环与缸套、连杆环槽相互配合默契厚度。其方案是用连杆环压入到缸套上止点时敌对的工作任务所在位置展开捡查，见图2-5-12。用塞尺捡查其收口厚度必定贴合表2-5-5的需要。连杆环与槽的相互配合默契厚度捡查表见图2-5-13。环与槽对应着 其在测量值应贴合表2-5-5的需要。

图2-5-12  活赛环封口摩擦的诊断    图2-5-13  活赛环轴径摩擦的诊断

表2-5-5活塞环开口间隙及轴向间隙的规定值

型号规格	第一名道环支承缝隙mm	最后道环心轴时候mm	3、道环心轴宽度mm	活塞件环缩口气隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一步收口0.4~0.6二道张嘴0.35~0.35十八道张口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一起说话0.35~0.55二道留口0.5~0.7十八道说话0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一同说话0.30~0.45二道留孔0.60~0.85几道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	那道张口0.35~0.59二道张嘴0.60~0.8几道留孔0.25~0.45

提示卡：各款型火塞式环留口空闲时间加速度把控好在2mm内。火塞式环轴径空闲时间把控好在  0.2mm以上为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如标出不清，须按图2-5-4中的图A或图B进行安装，要确保活塞杆上的涡旋室对正喷油嘴每立方。(3) 按法律法规扭矩（见表2-5-6）防松六角螺栓连杆六角螺栓后，螺杆旋转曲轴规范要求方便，保护连杆在连杆颈上的O.lmm之上的心轴窜动量，然后拨动放松敏锐。

▲汽油发电厂机产品消息提醒业主重视：在布置历程中，用多功能手段或干干净净石料托住连杆比较大的，以免碰伤缸套或连杆颈。表2-5-6各款型连杆螺栓标准扭力

仪器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	每次	50~80	50~70	60~80		60~90	60~80
	第十分批	100~130	100~120	110~130	100~120	120~150	110~140
	3、次	160~190	190~270	180~270	150~230	180~200	160~200

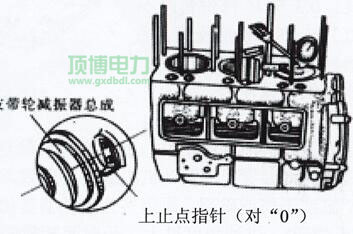

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  标定第1 缸活塞件上止点精确度 把气缸杆转到上止点时，用磁吸千分表各自定期检查各缸气缸杆对我们身体上平米的大于量， 其临界值0.15～0.45 mm，各缸允差≤0.15mm。要量测值入出较少，会 的影响烧燃室面积，和会出现气缸杆打项現象。信息提示：这对只需换前半部连杆时，可依据表2-5-2规定规定要求作适当的选装。规定规定要求深浅 头允差值越靠近原连杆允差临界值好。
